1、主要配置及参数
项目 | 单位 | YGZ260 | |
工作重量 | kg | 26000 | |
发动机
| 型号 | Cummins | QSB7 |
功率 | Kw | 126 | |
转速 | rpm | 2000 | |
zuida扭矩 | n.m | 980 | |
排量 | L | 7 | |
燃油消耗率 | g/kw.h | ≤210 | |
排放标准 | / | 非道路Ⅲ阶段 | |
柴油箱容量 | L | 520 | |
油耗 | L/h | 18 | |
液压系统 | 主泵 | 韩国川崎 | K3V112DT |
额定流量 | L/min | 2X220+30 | |
工作压力 | Mpa | 32 | |
主阀 | 韩国斗山 | D0OSAN-280 | |
液压油箱容量 | L | 420 | |
液压马达 | 行走 | 韩国伊顿 | TM60 |
回转 | 韩国斗山 | DOOSAN-22 | |
性能参数 | 回转速度 | rpm | 0-10 |
zuida牵引力 | kn | 285 | |
行走速度 | Km/h | 0-5 | |
zuida爬坡度 | % | 30 | |
接地比压 | kpa | 98 | |
回转支撑 | 轨道直径 | mm | 1250 |
四轮一带 | 采用DH系列 | ||
油缸 | 进口密封 | ||
全车胶管 | 玛努利/韩国派克 | ||
驾驶室 | 航空座椅、液控先导 | ||
空调 | 车载空调 | ||
润滑系统 | 集中润滑 | ||
2、主要尺寸
主要尺寸 | 单位 | YGZ260 |
上部全宽（不含车身脚踏板） | mm | 2960 |
驾驶室升降高度 | mm | 1900 |
驾驶员水平视线 | mm | 2700～4600 |
驾驶室全高 | mm | 3260 |
总长 | mm | 13400 |
尾部回转半径 | mm | 3300 |
配重离地高度 | mm | 1150 |
最小离地间隙 | mm | 500 |
导向轮与驱动轮的中心距离 | mm | 4039 |
履带长 | mm | 4940 |
带距 | mm | 2600 |
履带板宽度 | mm | 600 |
配600履带板的履带全宽 | mm | 3200 |
大臂长度 | mm | 6500 |
二臂长度 | mm | 4800 |
抓斗容积 | m3 | 0.8 |
3、液压系统
主泵 | 类型 | 变量轴向柱塞泵 |
zuida流量 | 2x220L/min | |
数量 | 1 | |
先导泵 | 类型 | 齿轮泵 |
zuida流量 | 30L/min | |
数量 | 1 | |
回转马达 | 溢流阀 | 28Mpa |
主溢流阀 | 工作装置 | 32Mpa |
行走装置 | 35Mpa | |
抓斗张合 | 28Mpa |

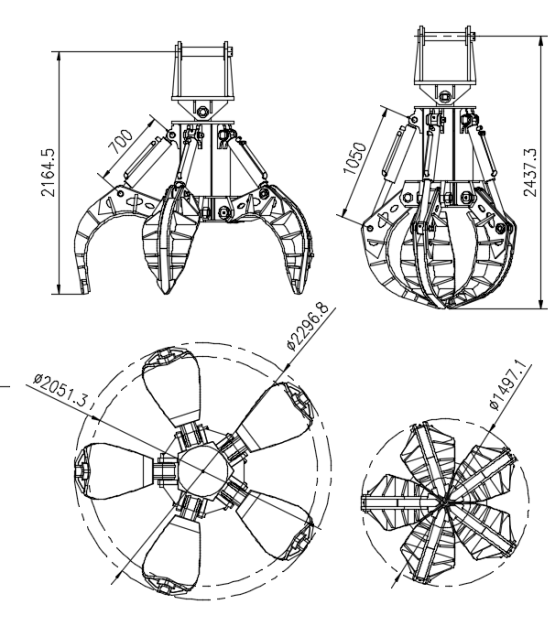

4、抓斗参数
项目 | 单位 | YGWZ0.8 |
自重 | kg | 1580 |
斗容 | m³ | 0.8 |
zuida张开尺寸 | mm | 2000 |
工作压力 | Mpa | 28 |
抓斗形式 | / | 五瓣半封闭 |
抓斗材质 | 抓斗本体 | Q345 |
抓斗斗齿 | NM650 |

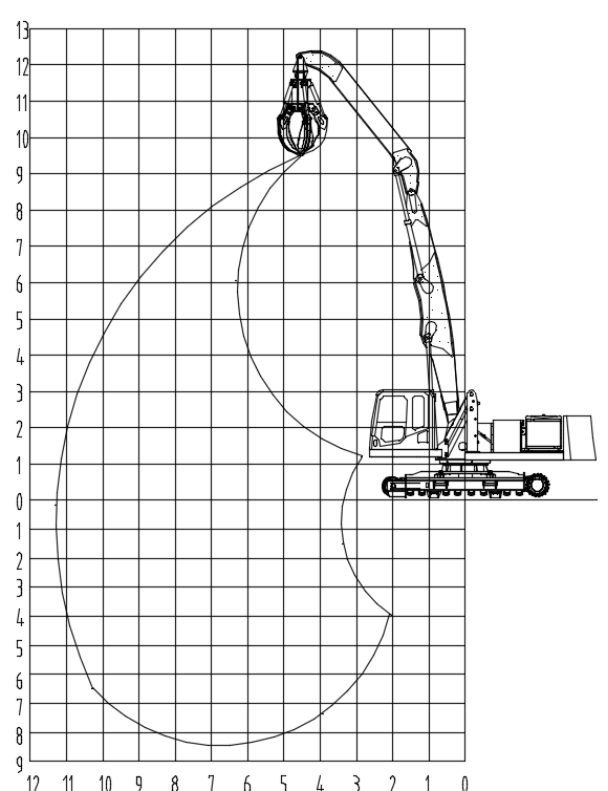

5、工作范围
项目(按抓斗中心计算) | 单位 | YGZ260 |
zui大抓取高度 | mm | 9500 |
zui大抓取高度时半径 | mm | 4580 |
zui大抓取半径 | mm | 11300 |
zui大地面抓取半径 | mm | 11285 |
zui大抓取深度 | mm | 8400 |
zui大抓取深度时半径 | mm | 6700 |
